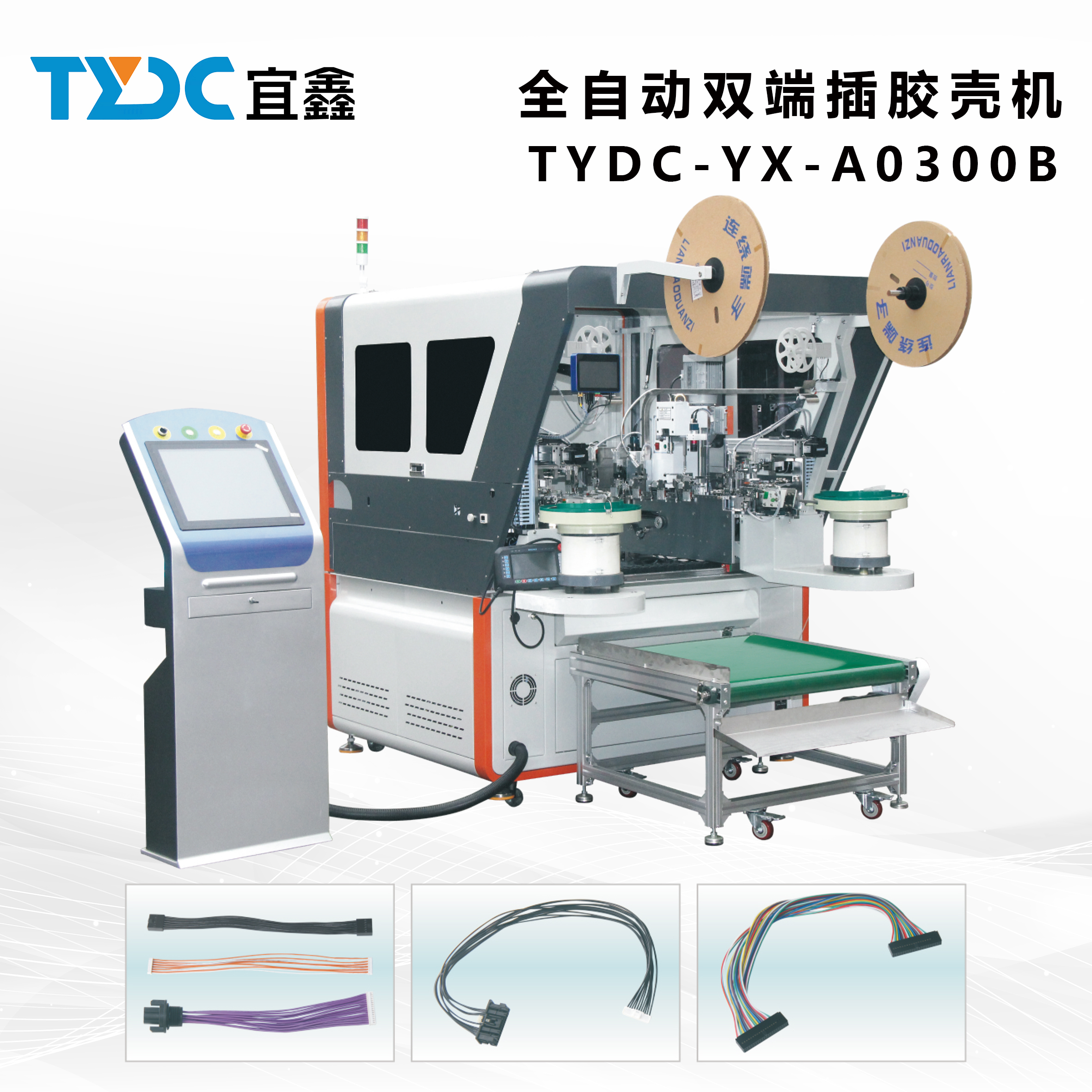

雙頭插殼機(電子線雙端插殼可交叉)

  • 產品編號:578
  • 產品歸類:全自動插膠殼機系列
  • 此設備可實現線材一端自動切線,剝皮,端子壓著,穿膠殼,另一端自動切線、剝皮、端子壓著,穿膠殼等功能的全自動雙端插膠殼機
  • 在線購買在線咨詢


主要加工參數:

電源:AC 220v;

最大功率:4.8KW

氣壓:0.4-0.6 MPa

機器重量:800KG

外型尺寸:2400L*1500W*1850H(不含送線機及振動盤部分)

功能: A端 剝皮,剝皮,壓接,插入; B端 剝皮,剝皮,壓接,插入。

電線加工范圍:18AWG-AWG30,建議更換范圍不超過5個規格 電線加工長度:中間電線最長900mm,最短80mm

裁線精度:0.5mm+裁線長度*0.2%

剝皮長度:A端0.1-6.0mm B端0.1-10.0mm

壓著能力:2.0KN 可根據客戶要求訂做

最大插PIN數:單排20孔,最大3排

最大插PIN色數:8色(更多顏色須定制)

膠殼尺寸:MAX:40*25*25 MIN:5*6*3 間距1.0-4.2mm

最高運轉速度:雙端穿殼2400根線左右/每小時(具體產能根據材料及要求不同時有浮動降低)

基本檢測功能:電線有無,電線打結,端子有無,芯線剝皮異常,端子壓力監測,端子插入后拉到位檢 測(通過數顯高精密氣閥控制端子與連接器相匹配的后拉力度),膠座有無,不良率設定。

標配組件:8軸卷軸裝通用送線機

標配:日本索路雙通道端子壓力監控

標配:四鏡頭CCD視覺檢測鏡頭像素500萬。

不良率設定說明: 當視覺和壓力檢測到不良時,該條電線不做穿殼動作,直接丟入不良品區,機器繼續完成該條 成品,最后也丟入到不良品區域。當穿殼時產生的不良或不到位時,機器還是繼續完成該條成品,最后 也丟入到不良品區域。當產生的不良比高于設定的不良比時,機器就會報警停機。 芯線視覺檢測當芯線數量少于14條時,芯線少一條可100%檢出,當芯線數量大于14條時,芯線減 少10%可100%檢出 1.整機正常運行不良率為5‰ (按單根電子線計算)不包含視覺和壓力檢測誤報。 2.報警停機:電線有無,電線打結,端子有無,膠座有無,不良率設定超標。 3.報警挑選繼續生產:剝皮異常,端子壓力異常,插拔力異常,不良率設定未超標。

 設備特點

1、雙邊6工位,可獨立關閉任何工位,有效提高生產效率。

2、獨立式雙刀座,方便快速調節剝口深度;

3、多功能自由搭配;

4、集成化操作(壓接管理、視覺、參數)一體化;

5、自帶手持示教器,方便調試:

6、插入采用3軸分體式作業,有效提高插入效率;導向式插入方式,有效提高插入精度及保護端子功能區;

7、翻轉式不良品隔離方式,生產不良100%隔離;

8、兩端分開獨立式調節,方便設備調試。
