全自動雙頭插殼機B602款

—— 設 備 配 置 說 明 ——


全自動插膠殼機

(雙打雙穿01型)

TYDC-GD-C0300A

一.設備的應用范圍

此設備可實現線材一端自動切線,剝皮,端子壓著,穿膠殼,另一端,剝皮,端子壓著,穿膠殼等功能的全自動雙端插膠殼機。詳細能數說明見下頁。


<注:可以根據貴司產品工藝特點,提供個性化線束加工解決方案,非標定制設備>

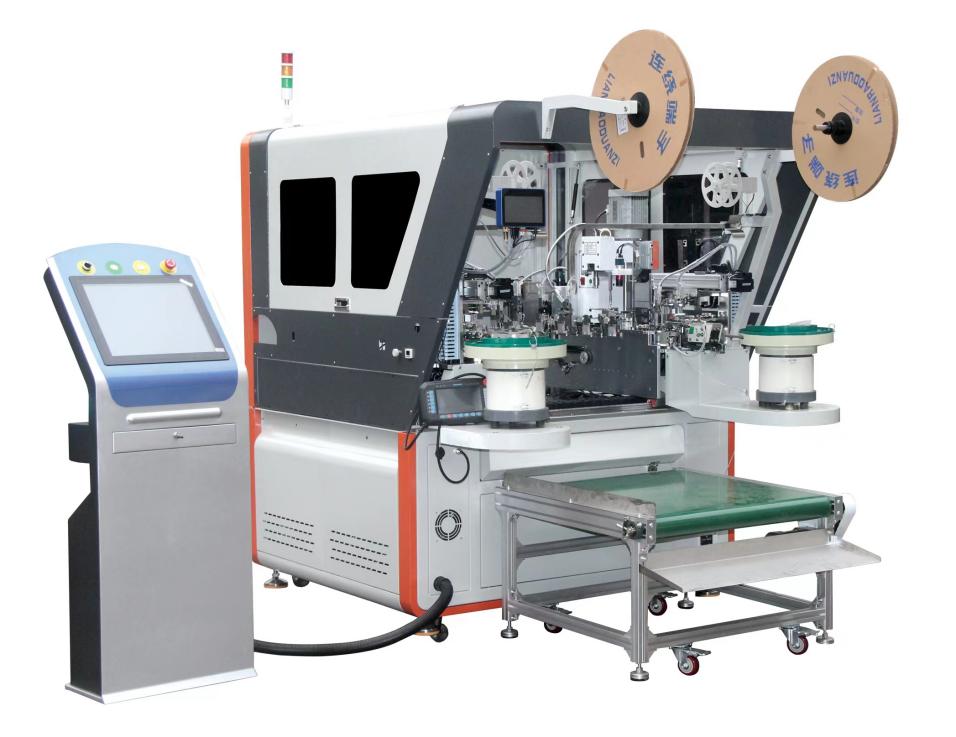

二.  設備圖示:



三.主要加工參數:

電源:AC 220v;

最大功率:4.8KW

氣壓:0.4-0.6 MPa

機器重量:約1200KG

外型尺寸:2100L*1600W*1900H(不含送線機、輸送帶及振動盤部分)

功能: A端 剝皮,剝皮,壓接,插入;

B端 剝皮,剝皮,壓接,插入。

電線加工范圍:AWG18-AWG22/AWG22-AWG28,建議更換范圍不超過5個規格

電線加工長度(穿殼后外露線長度):中間電線最長900mm,最短90mm

裁線精度:0.5mm+裁線長度*0.2%

剝皮長度:A端0.1-6.0mm B端0.1-6.0mm

壓著能力:2.0T 可根據客戶要求訂做

最大插PIN數:單排20孔,最大3排

最大插PIN色數:8色(更多顏色須定制)

膠殼尺寸:MAX:40*25*20 MIN:5*6*3 間距1.0-4.2mm

最高運轉速度:雙端穿殼1.3秒/根(具體產能根據材料及要求不同時有浮動降低)

基本檢測功能:電線有無,電線打結,端子有無,芯線剝皮異常,端子壓力監測,端子后拉檢測(通過數顯高精密氣閥控制端子與連接器相匹配的后拉力度),膠座有無,不良率設定。

標配組件:8軸卷軸裝通用送線機

標配:日本索路雙通道端子壓力監控

標配:四鏡頭CCD視覺檢測鏡頭。

不良率設定說明:

當視覺和壓力檢測到不良時,該條電線不做穿殼動作,直接丟入不良品區,機器繼續完成該條成品,最后也丟入到不良品區域。當穿殼時產生的不良或不到位時,機器還是繼續完成該條成品,最后也丟入到不良品區域。當產生的不良比高于設定的不良比時,機器就會報警停機。

芯線視覺檢測當芯線數量少于14條時,芯線少一條可100%檢出,當芯線數量大于14條時,芯線減少10%可100%檢出


1.整機正常運行不良率為5‰ (按單根電子線計算)不包含視覺和壓力檢測誤報。

2.報警停機:電線有無,電線打結,端子有無,膠座有無,不良率設定超標。

3.報警挑選繼續生產:剝皮異常,端子壓力異常,拉拔力異常,不良率設定未超標。



四.  設備主要配置:

1. 控制系統:匯川

2. 伺服馬達:匯川

3. 氣缸:臺灣亞德客

4. 光纖放大器:日本松下

1.  5. 傳動模組:瀟湘(配備臺灣上銀導軌,TBI絲桿)


五.設備特點

1,雙邊6工位,可獨立關閉任何工位,有效提高生產效率。

2,  獨立式伺服雙刀座,方便快速調節剝口深度;

3,  壓接機采用變頻馬達,調節精度0.02MM;

4,  多功能自由搭配兩端穿殼位置可自由選擇(具體視產品而定);同一產品長度可實現5%落差。

5,  集成化操作(壓接管理,視覺,參數)一體機;

6,  自帶手持示教器,方便調試:

7,  插入采用3軸分體式作業,有效提高插入效率;導向式插入方式,有效提高插入精度及保護端 子功能區

8,  翻轉式不良品隔離方式,生產不良100%隔離;

9,兩端分開獨立式調節,方便設備調試。
